Mit dem Maximus SD Tool kann man den NAND von X-Box 360 Corona Motherboards auslesen und beschreiben.
Was beinhaltet das Set
3 Platinen
USB Reader
2 Flachbandkabel
Das wird zum Einbau benötigt
Xbox 360 mit Corona Motherboard
Werkzeug zum Öffnen der Konsole
Lötwerkzeug
Kabel
Multimeter
PC mit Windows Betriebsystem
J-Runner Software oder SD-Tool Software
Schritt 1
X-Box 360 öffnen
Schritt 2
Es gibt 2 Möglichkeiten einfachere Variante und Expertenvariante es zu installieren.
Schritt 3
Vorbereitung für Nand auslesen (des Corona Boards)

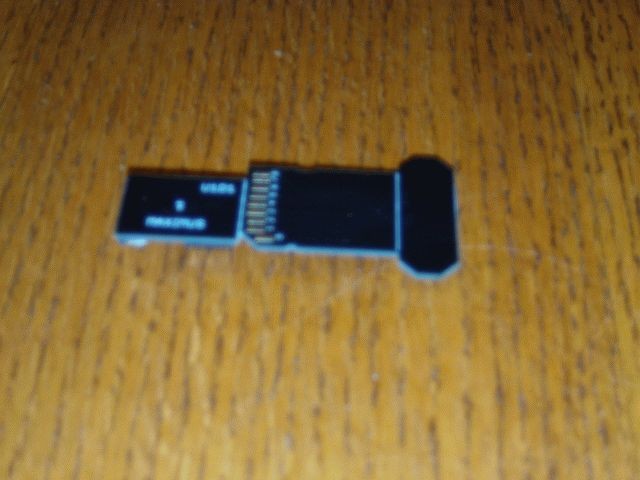

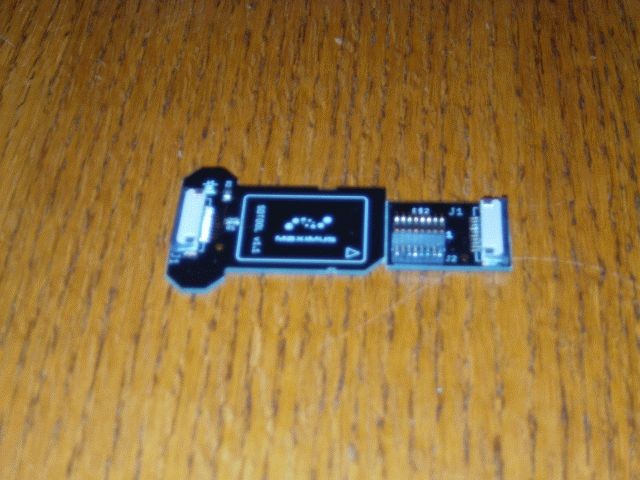

Die Platine die wie eine SD Karte geformt ist, in den SD-Card Reader stecken.
das FFC (Flachbandkabel) an der Platine anstecken
das Netzteil an die X-Box 360 anstecken, jedoch die Konsole nicht einschalten!!!
USB Kabel am SD-Card Reader und PC anstecken (optional via USB Extension Kabel)
Wenn alles funktioniert erscheint ein Fenster
"Sie müssen den Datenträger "X" vorher formatieren um ihn verwenden zu können.
X ist das Laufwerk (unbedingt merken oder aufschreiben!)
ABRECHEN drücken
Schritt 4
NAND Auslesen
Es gibt 2 Varianten um den NAND auszulesen
Via J-Runner (oder mit SD-Tools wird jedoch hier nicht beschrieben)
J-Runner öffnen
Read the Nand klicken
Corona 4GB auswählen
Laufwerk auswählen das wir vorher aufgeschrieben haben (Removeable)
Read klicken
und warten bis verifiziert ist
Close klicken
Auf dem Hauptfenster sollen wir nun 2 Dumps sehen und unten soll stehen "Nands are the same"
Standardverzeichnis wo das Backup gespeichert wird
C:\jrunner\J-Runner\Output
Der Dump ist 48MB groß
(Man kann auch den ganzen NAND speichern, man muss auf "Full Nand" klicken, dieses ist jedoch ca. 3,5GB groß und dauert ziemlich lange!!)
Schritt 5
Genererien und Schreiben eines Xell Images
Klicke auf Create ECC und abwarten bis es fertig ist.
Klicke auf Write ECC und das Laufwerk auswählen und dann auf write wählen.
Schritt 6
Glitcher installieren und Xell booten
Irgendeinen Glitch Chip installieren (passend zum Corona Motherboard wird aber hier nicht beschrieben)
Hier finden sie eine englische Einbauanleitung
Bei Gelegenheit werde ich eine deutsche Anleitung nachreichen.
Quelle
www.maximusgames.net
