Tutorial Einbau

Was ist ein X360 Dock?

X360 Dock ein ODDE (Optischer Disc Drive Emulator), das heißt es gaukelt der X-Box 360 vor, das es ein Laufwerk sei (wie ein virtuelles Laufwerk) und so kann man Daten von einer Festplatte starten.*

* Bei Modul 1 nur via PC

* Bei Modul 2 über eine externe Festplatte

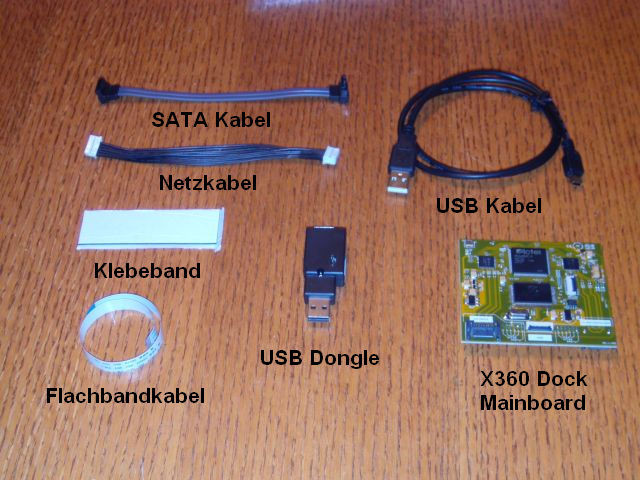

Was ist alles dabei beim X360 Dock Modul 1?

X360 Dock Motherboard

Netzkabel (für das X-Box 360 Laufwerk)

SATA-Kabel (für das X-Box 360 Laufwerk)

Flachbandkabel

USB Dongle

USB Kabel

Doppelseitiges Klebeband

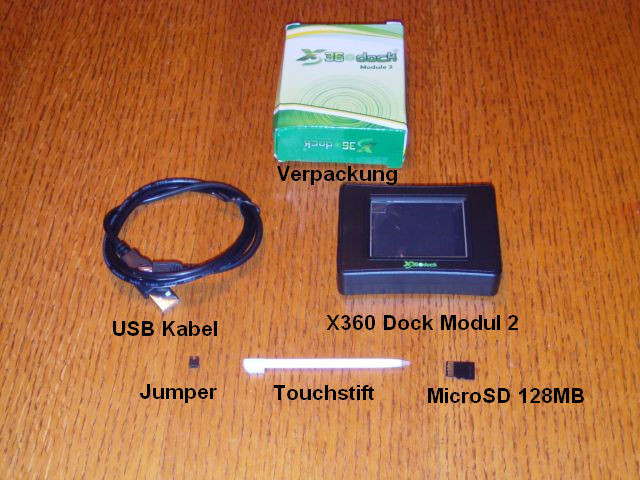

Was ist alles dabei beim X360 Dock Modul 2?

X360 Dock Modul 2 mit Touchdisplay

MicroSD Karte 128MB

USB Kabel

Touchstift

Jumper (für USB Dongle)

Was wird benötigt?

Beim Modul 1

X-Box 360 mit allen Anschlusskabeln und 1 Controller

X360 Dock Modul 1

Driver and Software vom Hersteller

Werkzeug zum Öffnen der X-Box 360 (z.B. ACCESS PRO TOOL KIT)

Laptop oder PC

Vom X-Box 360 Laufwerk, die key.bin, inquiry.bin, eventuell auch noch ofw.bin

Optional

X360 Dock Modul 2

Externe Festplatte * (nur beim X360 Dock Modul 2)

Welche X-Box 360 Laufwerke können mit dem X-360 Dock erweitert werden?

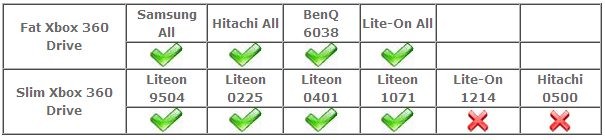

Wie man anhand von der Grafik sieht werden von der alten X-Box 360 (der FAT-Version) alle Laufwerke unterstützt.

Bei Slim-Version werden jedoch neuere Laufwerke nicht bzw. noch nicht unterstützt, wie hier das Liteon 1214 und das Hitachi 0500 Laufwerk.

Installation

Erstmal muss man X-Box 360 öffnen und das X-Box 360 Laufwerk entfernen.

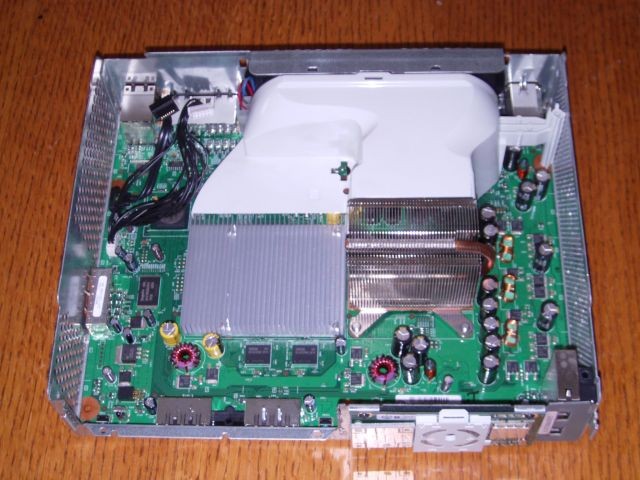

Dann sollte es mal so aussehen. (oder ähnlich, da es verschiedene Mainboards gibt!)



Das SATA Kabel am Motherboard um 180° verdreht anstecken. (So dass, das Kabel direkt am Gehäuse hochkommt)

Das X-360 Dock Motherboard mit dem SATA und Netzkabel anschließen (“to Motherboard“).

Die mitgelieferten SATA und Netzkabel am X-Box 360 Laufwerk anschließen. SATA Anschluss nach oben anschließen!!!

Dann noch am X-360 Dock Motherboard anschließen (“to Drive“)

Das X-Box 360 Laufwerk wieder einbauen.

Als nächstes das Flachbandkabel am X360 Dock Motherboard anschließen und hinten durch den AV-Port rausziehen.

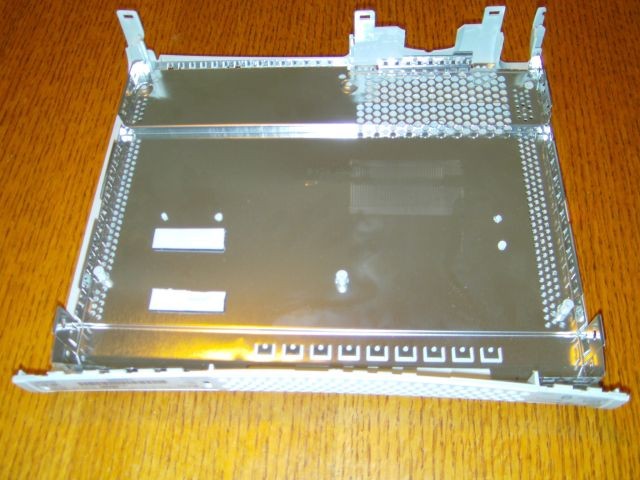

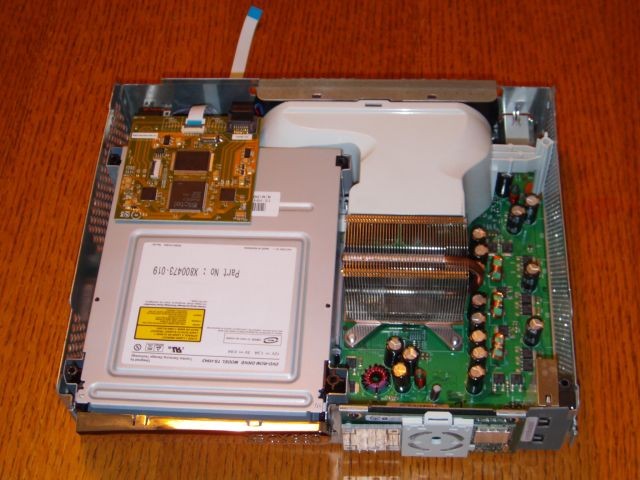

Auf das Laufwerk wird ein Teil des mitgelieferte doppelseitige Klebestreifen geklebt.

Dann noch schön die Kabel im Gehäuse verstauen, damit alles wieder zusammengebaut werden kann.

Achtung die X360 Dock Platine darf nicht direkt auf dem Laufwerk aufliegen, da es sonst zu einem Kurzschluss kommen könnte.

Auch oben am X-Box 360 Gehäuse des restliche Klebeband verwenden.

Nochmal alles überprüfen, damit alles sitzt und passt.

Dann können wir das Gehäuse wieder zusammensetzen.

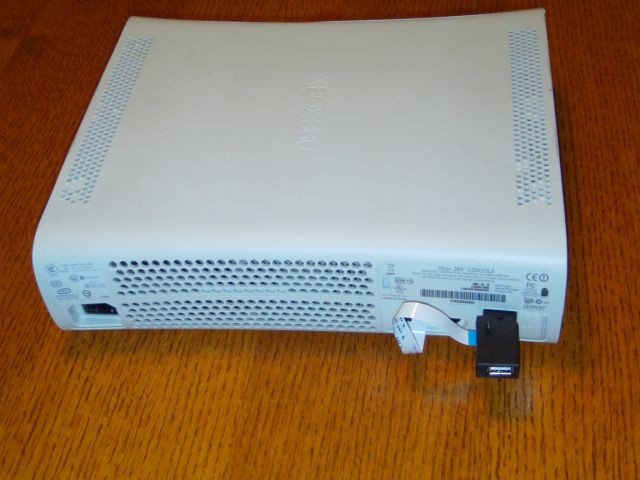

Vorsicht mit dem Flachbandkabel hinten beim AV-Port!

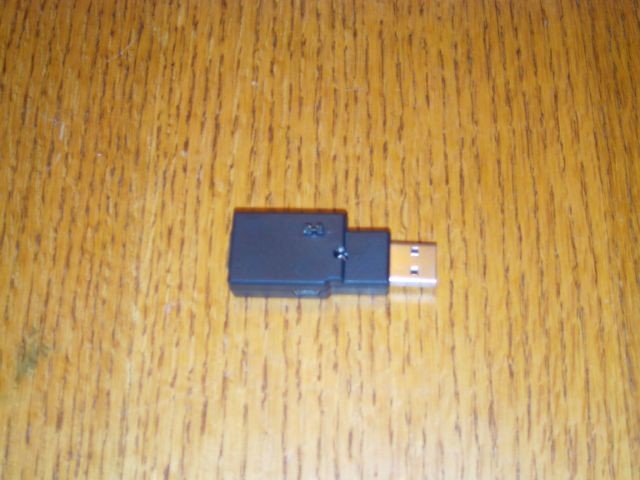

USB Dongle anstecken, Flachbandkabel am Dongle anstecken. Sobald der USB Dongle steckt, muss die blaue Seite vom Flachbandkabel nach oben eingesteckt werden!

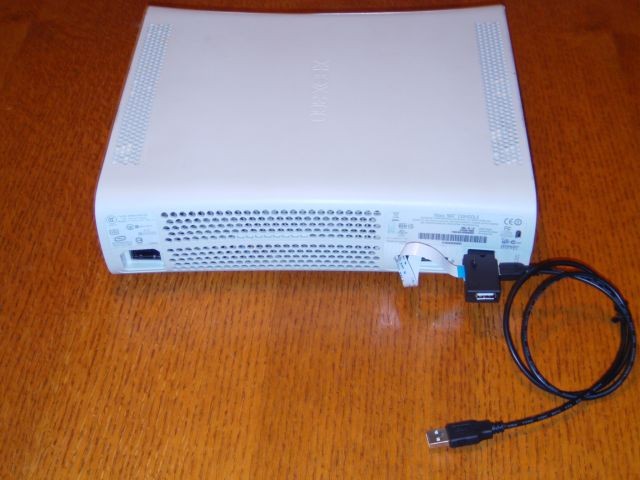

USB Kabel am USB Dongle anstecken und zum PC an den USB Port weiter. (wenn sie nur das Modul 1 besitzen)

beim Modul 2 geht es unten weiter (diesen Schritt überspringen)

Jetzt ist alles angeschlossen, X-Box 360 und PC hochfahren.

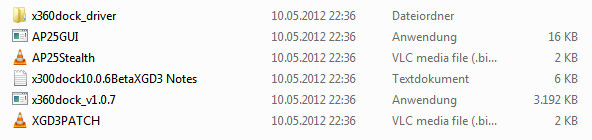

Jetzt benötige wir die Laufwerksdaten Key.bin, Inquiry.bin und OFW.bin. Kopiert diese in den "x360dock_software_and_driver_v1.0.7".

Driver und Software (vom Hersteller) den Treiber für das Betriebsystem (entweder 32 oder 64 Bit) installieren und dann x360dock öffnen.

Dann auf Setup klicken und die X-Box 360 Version die ihr angeschlossen habt auswählen.

Entweder FAT oder Slim

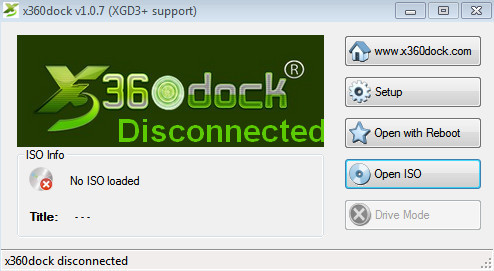

Achtung im Programm X360Dock v1.0.7 muss stehen x360dock connected (im oberen steht disconnected = nicht verbunden!)

Dann klickt man auf "Open with Reboot" wählt eine ISO-Datei aus. Die X-Box 360 startet neu und man muss das Spiel gegebenfalls noch mit "A" (am Controller) starten, falls es nicht automatisch startet.

Modul 2 geht es hier weiter

Jetzt nehmt ihr MicroSD Karte vom Modul 2, speichert die Key.bin, Inquiry.bin und OFW.bin in das Rootverzeichnis (z.B. E:\)

(Tipp falls ihr die Inquiry.bin nicht habt, kopiert einfach die Key.bin und benennt sie Inquiry.bin um)

Als nächstes am USB-Dongle den Jumper setzen.

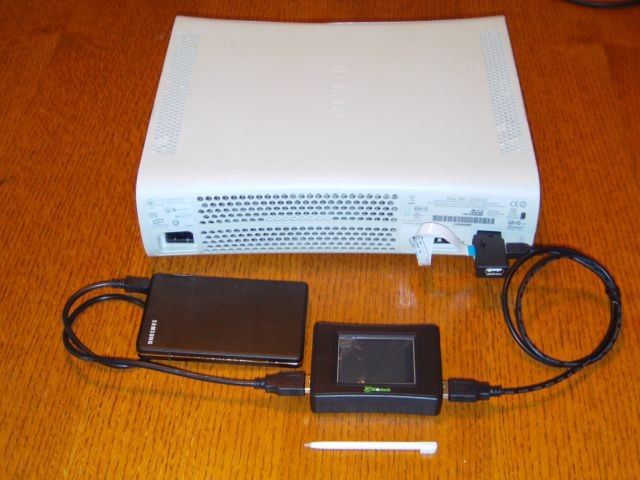

Das USB Kabel vom USB-Dongle am Modul 2 anschließen, an der Seite wo nur ein 1 USB anschluss ist! Dann noch eine externe Festplatte anschließen.

Bei Problemen mit der externen Festplatte, falls die Stromversorgung nur über USB Buchse kommt gegebenenfalls ein Netzteil 5V Netzteil am Modul 2 anschließen.
